滾筒的設計及選型：
選擇滾筒的規格型號，請參照以下基本原則：
   1.     確定輸送物品的尺寸、重量、特性、輸送場合和環境。
   2．根據輸送物品的重量及平穩性，來確定滾筒的間距。必須任何時候都至少有三支滾筒與輸送物接觸，根據輸送物品的重量及軟袋包裝尺寸，可以增加滾筒的數量來減輕單支滾筒的承重，使輸送物平穩輸送。
   3．對于輸送物品底部尺寸較大的情況，在不影響正常輸送和安全情況下，可以使?jié)L筒面高于機身面，使物品順暢輸送。
   4．對于轉彎滾筒輸送機的設計選型：錐滾錐度的選擇一般是3.6度，轉彎半徑一般是790mm和840mm，轉彎半徑和錐滾錐度可以根據實際使用場合選擇設計，但是錐滾的管徑延長線應指向轉彎半徑圓心。
      RL=滾筒有效長度    EL=滾筒有效長度+黑色護套的總長（mm）
      BL=滾筒有效長度+黑色護套的總長+PP黃色端蓋的總長（mm）
      AGL=滾筒軸心長度   R=轉彎半徑
   5．錐形滾筒多用于滾筒輸送機弧段，可保證物體在圓弧段上的平穩輸送。
   6．在潮濕的環境下或酸堿性腐蝕的環境下，應選擇不銹鋼滾筒，必要時配以不銹鋼軸心。
   7．若選用配有塑鋼鏈輪及端蓋的滾筒，輸送配置將運行得非常順暢且安靜。
   8．當您要求在輸送驅動裝置工作的情況下，物品能在輸送線上停止和暫存，而運行阻力無明顯增加，應選用堆積式輸送滾筒。

滾筒心軸標準直徑為：8、10、12、15、20
   滾筒軸心安裝方式：

                    A-內牙螺紋式軸心；

                    B-外牙螺紋式軸心；

                    C-雙扁彈簧式軸心；
                     D-雙扁式固定軸心；

                    E-單扁彈簧式軸心；

                    F-六角軸彈簧式軸心；
                    G-雙邊開口銷式軸心；

                    H-彈簧壓入式軸心；
   滾筒端蓋安裝方式：

                    A-塑鋼端蓋；

                    B-金屬端蓋+沖壓軸承；

                    C-金屬端蓋+精密雙面密封軸承；

                    D-焊接車制端蓋；
   滾筒的傳動方式有多種類型，有鏈條式傳動、同步帶式傳動、V型帶式傳動、
   O型帶式傳等。通常鏈條式傳動滾筒的鏈輪參數為08B型，也可以選擇其他型號，具體參數及選型可隨時咨詢我司。

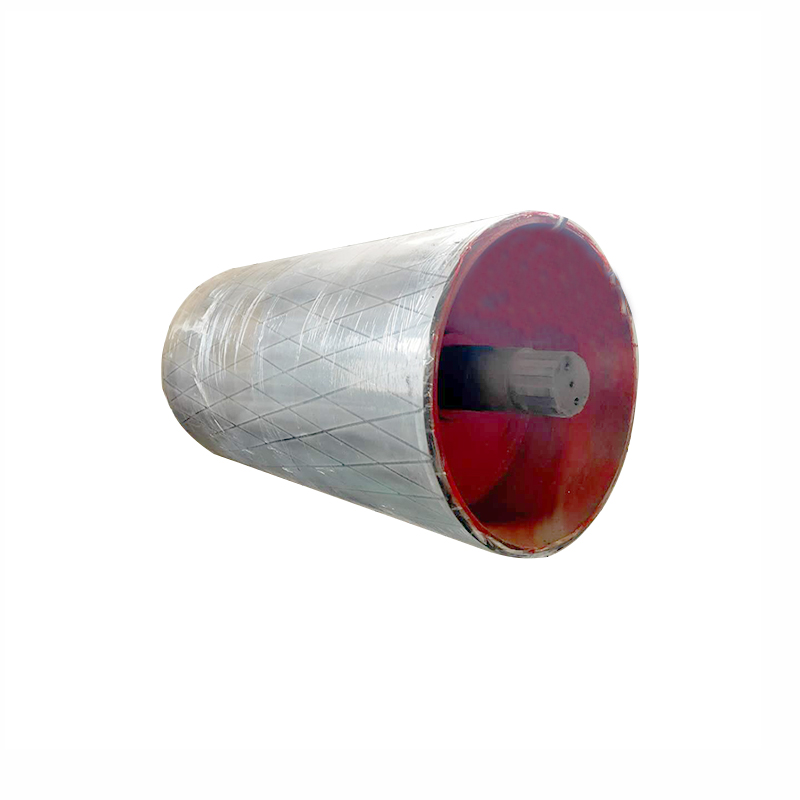

我們都知道傳動滾筒是輸送機傳遞動力的部件。傳動滾筒表面有裸露光鋼面，人字形和菱形花紋橡膠覆面。小功率、小帶寬及環境干燥時可采用裸露光鋼面。傳動滾筒應用廣泛，這和它的種類是有很大關系的。
    1、傳動滾筒按照驅動方式可分為外驅動式、內驅動式和外驅動式，即驅動裝置放在傳動滾筒外面，減速器直接同傳動滾筒輸入軸相聯。內驅動式，即將驅動裝置全部放在傳動滾筒內，此種方式又稱為電動滾筒。如果僅將減速器裝入在筒內，稱為齒輪滾筒，或稱外裝式減速滾筒，適用于大功率帶式輸送機。
    2、傳動滾筒按照外形可分為鼓形古銅，葉片式滾筒，溝槽膠面滾筒。鼓形滾筒。用鋼板卷圓焊接而成，中間部分筒徑大于二邊筒徑約幾毫米，目的是防止輸送帶跑偏。葉片式滾筒。滾筒由許多橫向葉片組成，目的是便于清潔輸送帶，此類滾筒又稱為自清掃滾筒。如果將葉片改為圓鋼棒，稱為棒式滾筒。溝槽膠面滾筒。滾筒的護面開上菱形、人字形、直線形、環形、梯形則分別稱為菱形動滾筒護面常選用菱形和人字形。
    3、傳動滾筒按照功能可分為真空滾筒，磁力滾筒，輪胎滾筒，以及陶瓷滾筒，真空滾筒。為增大輸送帶同滾筒之間的摩擦力，在滾筒裝有真空泵或外接真空泵，使輸送帶同滾筒包角之間成真空，增大摩擦力。但由于結構復雜，真空滾筒尚未得到推廣。磁力滾筒，滾筒內裝有磁鐵，如輸送帶下層為磁性覆蓋膠，根據異性相吸作用，能增大摩擦力。陶瓷滾筒，滾筒護面由許多陶瓷片鑲成，一方面可增大摩擦力，另一方面便于清掃。
    以上是傳動滾筒的類型，我們了解了傳動滾筒的種類，在購買時可以根據它們的性能特點來進行選購

對于轉彎滾筒輸送機的設計選型：錐滾錐度的選擇一般是3.6度，轉彎半徑一般是790mm和840mm，轉彎半徑和錐滾錐度可以根據實際使用場合選擇設計，但是錐滾的管徑延長線應指向轉彎半徑圓心。
      RL=滾筒有效長度    EL=滾筒有效長度+黑色護套的總長（mm）
      BL=滾筒有效長度+黑色護套的總長+PP黃色端蓋的總長（mm）
      AGL=滾筒軸心長度   R=轉彎半徑
