我們都知道傳動滾筒是輸送機傳遞動力的部件。傳動滾筒表面有裸露光鋼面，人字形和菱形花紋橡膠覆面。小功率、小帶寬及環境干燥時可采用裸露光鋼面。傳動滾筒應用廣泛，這和它的種類是有很大關系的。
    1、傳動滾筒按照驅動方式可分為外驅動式、內驅動式和外驅動式，即驅動裝置放在傳動滾筒外面，減速器直接同傳動滾筒輸入軸相聯。內驅動式，即將驅動裝置全部放在傳動滾筒內，此種方式又稱為電動滾筒。如果僅將減速器裝入在筒內，稱為齒輪滾筒，或稱外裝式減速滾筒，適用于大功率帶式輸送機。
    2、傳動滾筒按照外形可分為鼓形古銅，葉片式滾筒，溝槽膠面滾筒。鼓形滾筒。用鋼板卷圓焊接而成，中間部分筒徑大于二邊筒徑約幾毫米，目的是防止輸送帶跑偏。葉片式滾筒。滾筒由許多橫向葉片組成，目的是便于清潔輸送帶，此類滾筒又稱為自清掃滾筒。如果將葉片改為圓鋼棒，稱為棒式滾筒。溝槽膠面滾筒。滾筒的護面開上菱形、人字形、直線形、環形、梯形則分別稱為菱形動滾筒護面常選用菱形和人字形。
    3、傳動滾筒按照功能可分為真空滾筒，磁力滾筒，輪胎滾筒，以及陶瓷滾筒，真空滾筒。為增大輸送帶同滾筒之間的摩擦力，在滾筒裝有真空泵或外接真空泵，使輸送帶同滾筒包角之間成真空，增大摩擦力。但由于結構復雜，真空滾筒尚未得到推廣。磁力滾筒，滾筒內裝有磁鐵，如輸送帶下層為磁性覆蓋膠，根據異性相吸作用，能增大摩擦力。陶瓷滾筒，滾筒護面由許多陶瓷片鑲成，一方面可增大摩擦力，另一方面便于清掃。
    以上是傳動滾筒的類型，我們了解了傳動滾筒的種類，在購買時可以根據它們的性能特點來進行選購。

傳動滾筒是皮帶機的主動輪，傳遞動力的主要部件；其驅動帶式輸送機的方式有單滾筒、雙滾筒及多滾筒之分；單滾筒多用于功率不太大的輸送機上，如煤礦地面運輸及選煤廠等處；井下帶式輸送機一般均采用雙滾筒，以使輸送機結構緊湊。

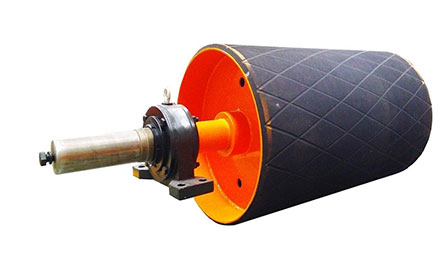

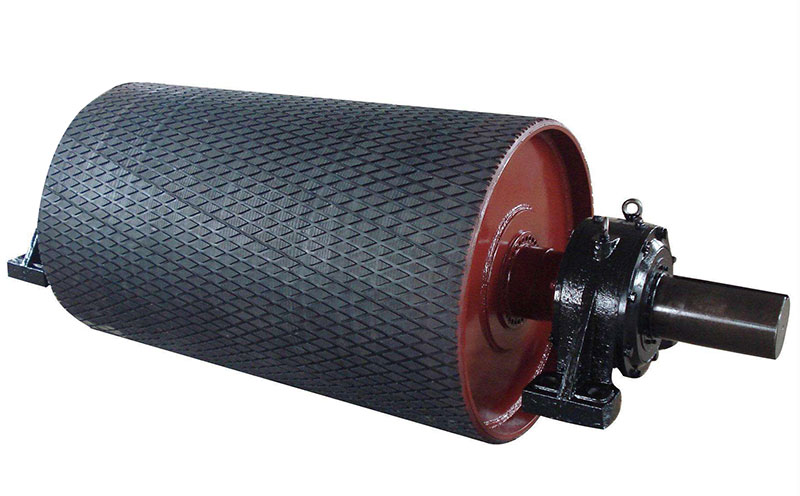

傳動滾筒表面可以裸露光鋼面，也可以附膠，如：人字形和菱形花紋橡膠覆面；小功率、小帶寬及環境干燥時可采用裸露光鋼面；人字形花紋膠面摩擦系數大，防滑性和排水性好，但有方向性；菱形膠面用于雙向運行的皮帶輸送機。

傳動滾筒分類

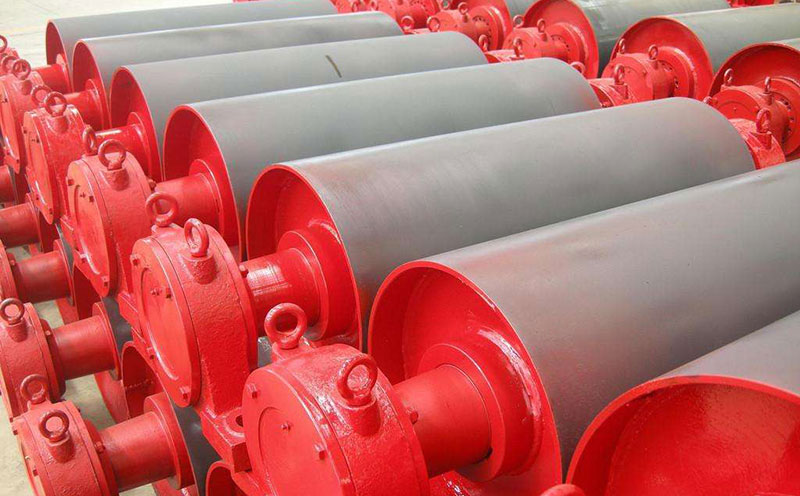

傳動滾筒從制作材料上來分有鋼板卷制焊接、鑄鋼及鑄鐵3種；從結構型式上來分有裝配輻板式、輻條式、整體輻板式3種；另外，滾筒表面也有光面、包膠、鑄膠等型式；其中，以鋼板焊接裝配輻板式鑄膠滾筒應用最為廣泛。

傳動滾筒技術指標

最小傳動滾筒直徑D的選?。?/span>

D=c*d ，mm

式中 d——芯層厚度或鋼繩直徑，mm

c——系數，棉織物取80，尼龍取90，聚酯取108，鋼繩芯取145.

傳動滾筒保養方法

1、對于傳動滾筒上的粉塵等異物要定期清理；

2、對于滾筒殼與端蓋焊接處是否牢固要做定期檢查；

3、要保持傳動滾筒良好的潤滑性，降低摩擦對傳動滾筒的損害；

4、要避免傳動滾筒超負荷運轉，延長其使用壽命。

傳動滾筒制動失靈原因：

1、氣壓出現異常；

2、剎車制動塊受到損傷；

3、傳動滾筒兩側的制動盤缺損；

4、操作制動開關系統發生故障；

5、傳動滾筒的動力傳遞系統沒有及時切斷動力；

6、帶式摩擦制動松動或者摩擦因數下降。

傳動滾筒安裝的注意事項：

1、裝軸前把傳動滾筒內部清理干凈；

2、游動軸承座安裝時要求軸承兩側有相等游隙；

3、傳動滾筒需進行靜平衡檢測，其精度等級為G40；

4、焊接處焊縫高度大于幅板厚度。

傳動滾筒結構：

傳動滾筒現在應用已經很普遍了，為了適應不同的環境，廠家也對產品進行了升級，制作了不同型號規格的產品。說到這，我們要想很好的使用一件機械產品，那么首先我們就要了解一下它的結構，今天就為大家介紹一下傳動滾筒的結構，一起來了解一下。

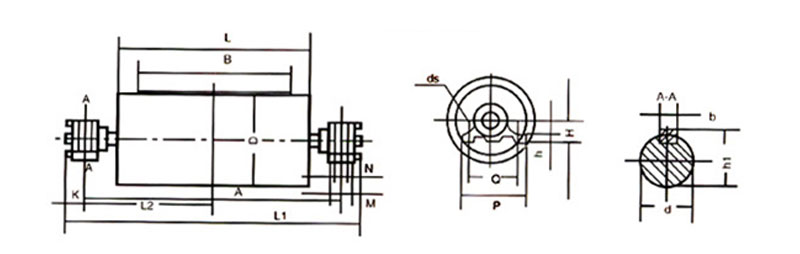

　　傳動滾筒是由軸、軸承座、輻板、筒體組成，表面覆蓋橡膠以增大驅動滾筒與輸送帶間的摩擦系數，軸承座內裝調心滾子軸承，保證了支撐的穩定性，又保證了轉動靈活。

　　當驅動裝置運轉時，驅動裝置中的扭矩傳送到傳動滾筒軸上，再由軸通過內部脹套(或者鍵)連接進而把扭矩傳送到筒體上，由于滾筒與皮帶之間的摩擦力，最后將扭矩傳送到皮帶上帶動整條皮帶機的運轉。

　　我們在使用中不僅要了解傳動滾筒的結構而且也要注意它的使用規范、保養方法。我們在使用中應定期檢查滾筒轉動是否有卡死現象，軸承座應定期添加鋰基潤滑脂。

•

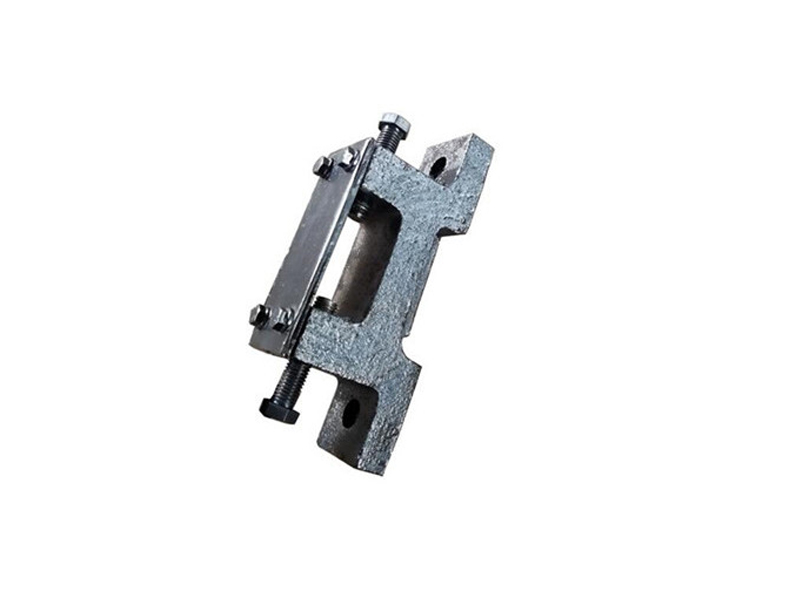

  機頭軸座
